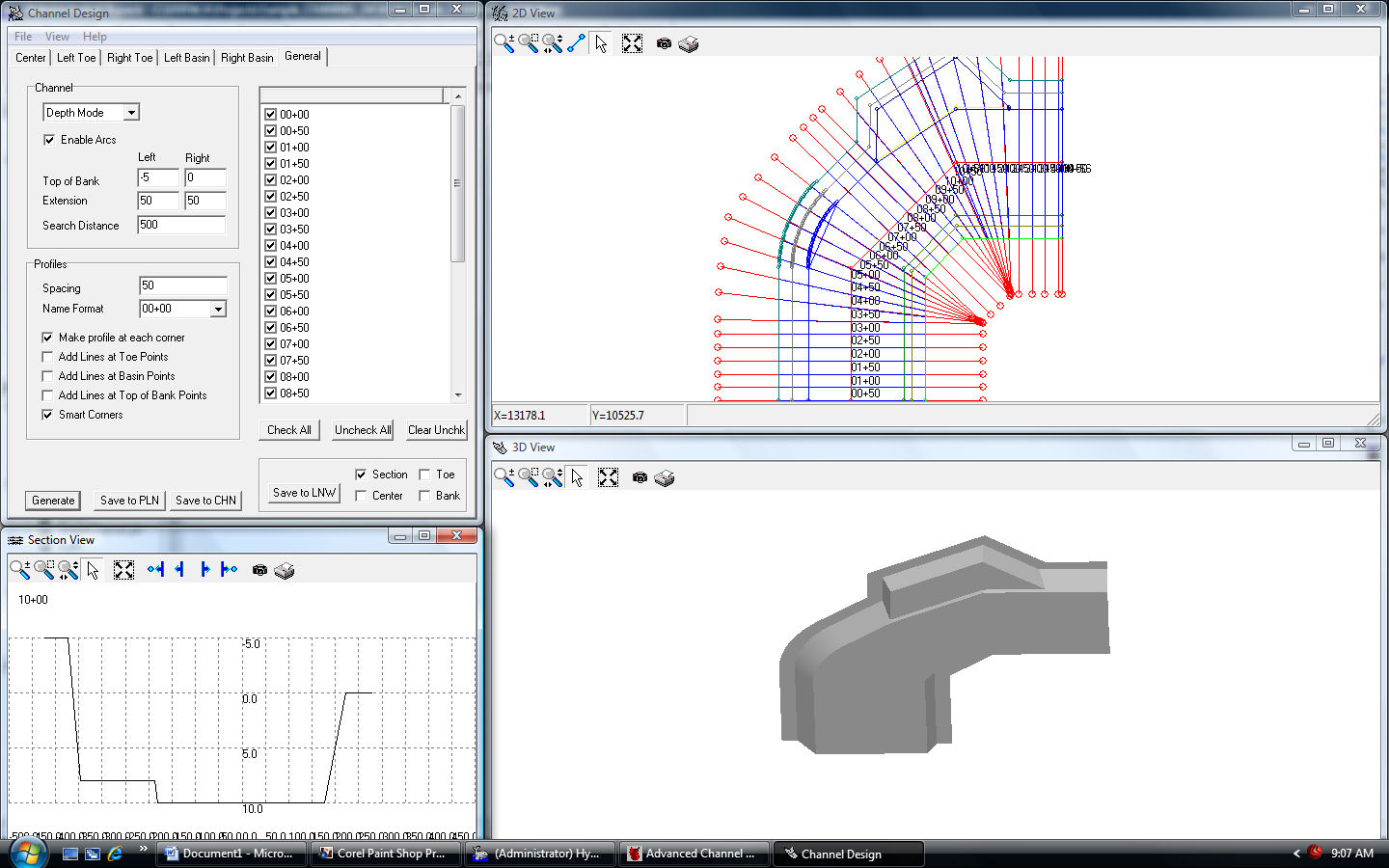

создать плановые галсы с помощью: ручного ввода; сетки взаимно перпендикулярных линий; модуля CHANNEL DESIGN (Проектирование каналов), который автоматически создает плановые галсы и поперечные сечения профилей для каналов и бассейнов разворота; модуля ADVANCED CHANNEL DESIGN (Расширенное проектирование каналов), который позволяет создавать сложные 3D поверхности для каналов сложной формы и других объектов.
ВЫПОЛНЕНИЕ СЪЕМКИ

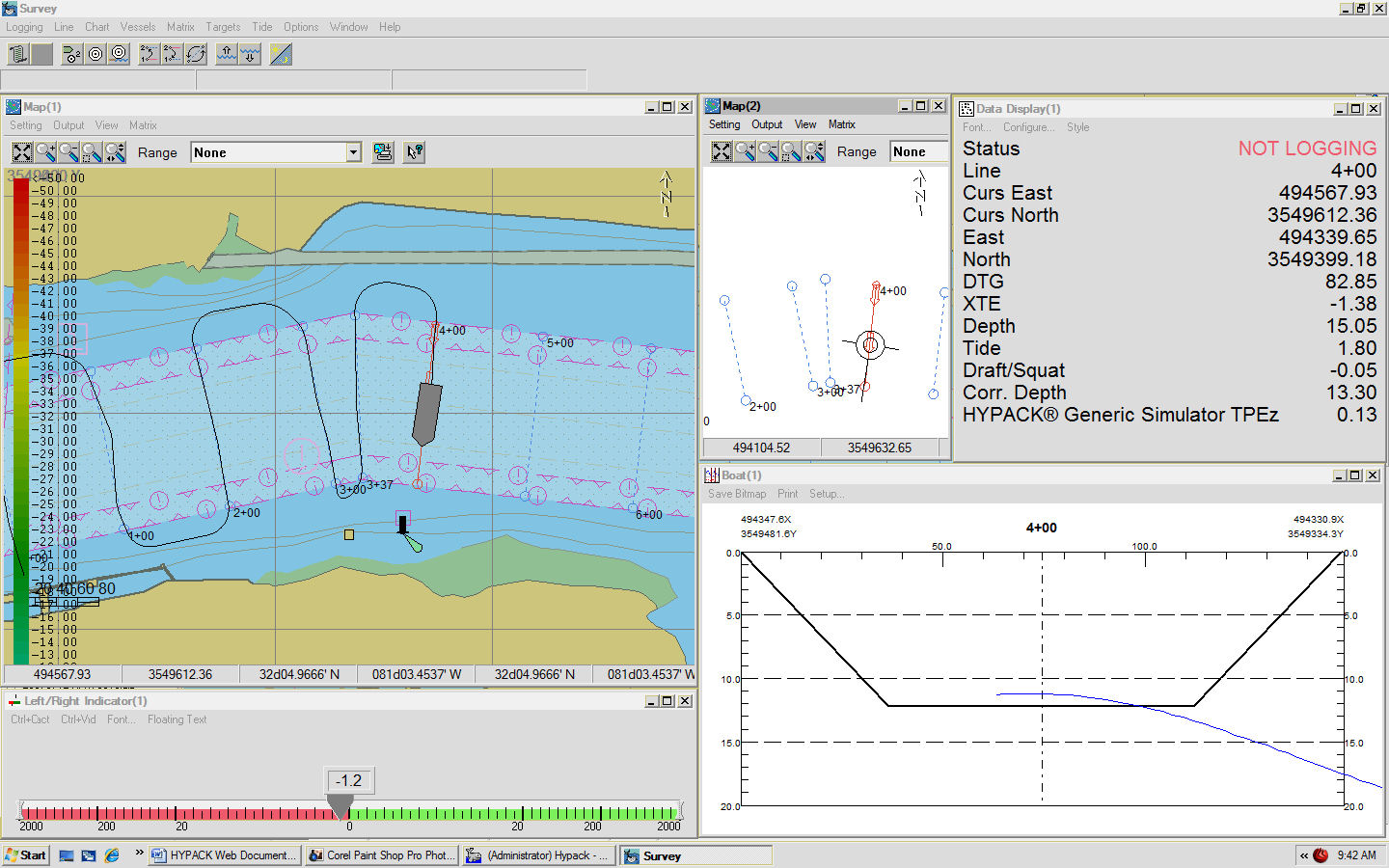

Модуль Survey (Съемка) программы HYPACK предоставляет большие возможности и гибкость для быстрого выполнения различных съемок. Survey принимает исходные данные от GPS приемников, эхолотов, магнитометров, телеметрических систем определения водного уровня и от других датчиков. Этот модуль также предоставляет данные положения при выполнении съемки бокового сканирования и многолучевой съемки.
Survey может отслеживать надводные суда и подводные аппараты (и/или мобили - буксируемые устройства). Программа позволяет отслеживать свое промерное судно, или судно и забортное буксируемое устройство, или судно и ROV, а также несколько судов.

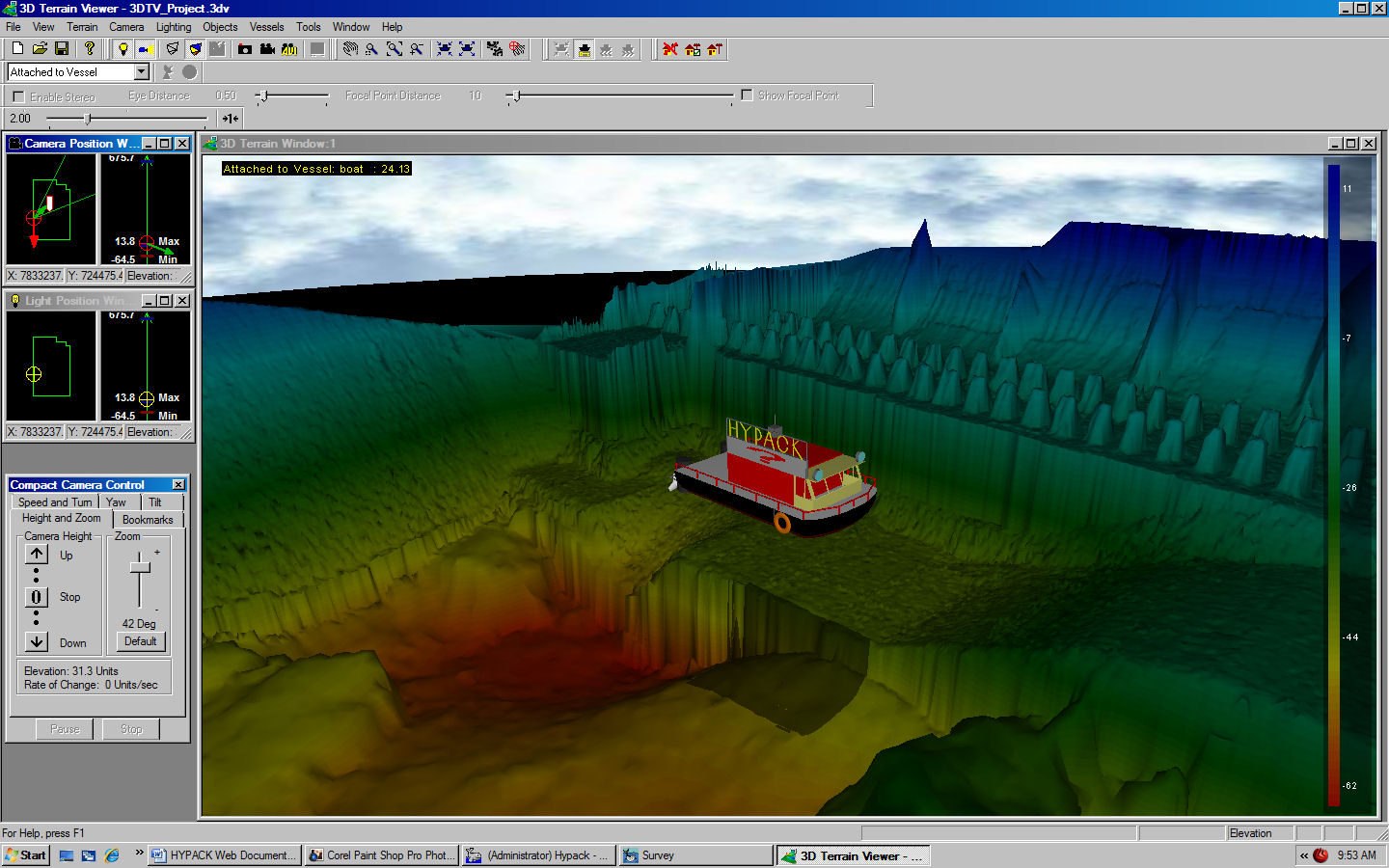

Одновременно с Survey может работать программа 3D визуализации, что позволяет в реальном времени получить визуализацию положения судна (или ROV) над цифровой моделью поверхности дна.
РЕДАКТИРОВАНИЕ

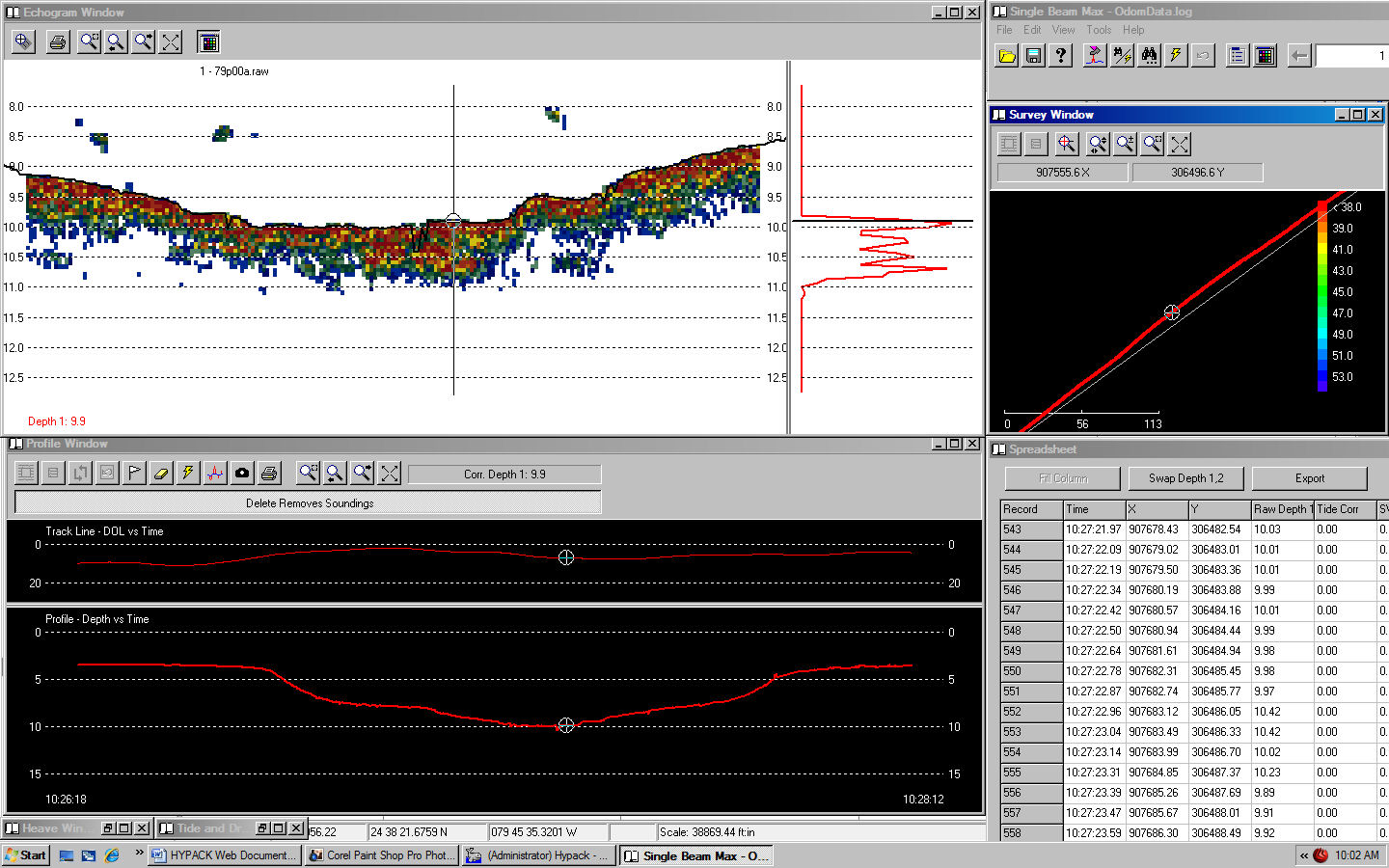

HYPACK обеспечивает графическое редактирование и процедуру отбора глубин, которые позволяют быстро подготовить данные съемки для печати, а также для экспорта в CAD и другие программы. Модуль SINGLE BEAM EDITOR (Редактор однолучевой съемки) программы HYPACK обеспечивает:
- графический просмотр, редактирование треков и профилей;
- вывод акустического профиля;
- вывод проектных шаблонов и предыдущих профилей съемки;
- корректировку глубин за счет учета поправок за водный уровень с помощью: телеметрических постов водного уровня (работающих в режиме реального времени), ручного ввода значений водного уровня, GNSS RTK приемника;
- корректировку водного уровня между водомерными постами;
- корректировку скорости звука в воде.
Программа имеет несколько опций сортировки, которые позволяют снизить число используемых при создании планшетов глубин, в зависимости от требований к конечной продукции.
ВЫЧИСЛЕНИЕ ОБЪЕМОВ
HYPACK имеет великолепную функциональность при вычислении объемов, которая позволяет вычислять объемы либо по поперечным сечениям канала, либо по цифровой модели поверхности дна (TIN модель).

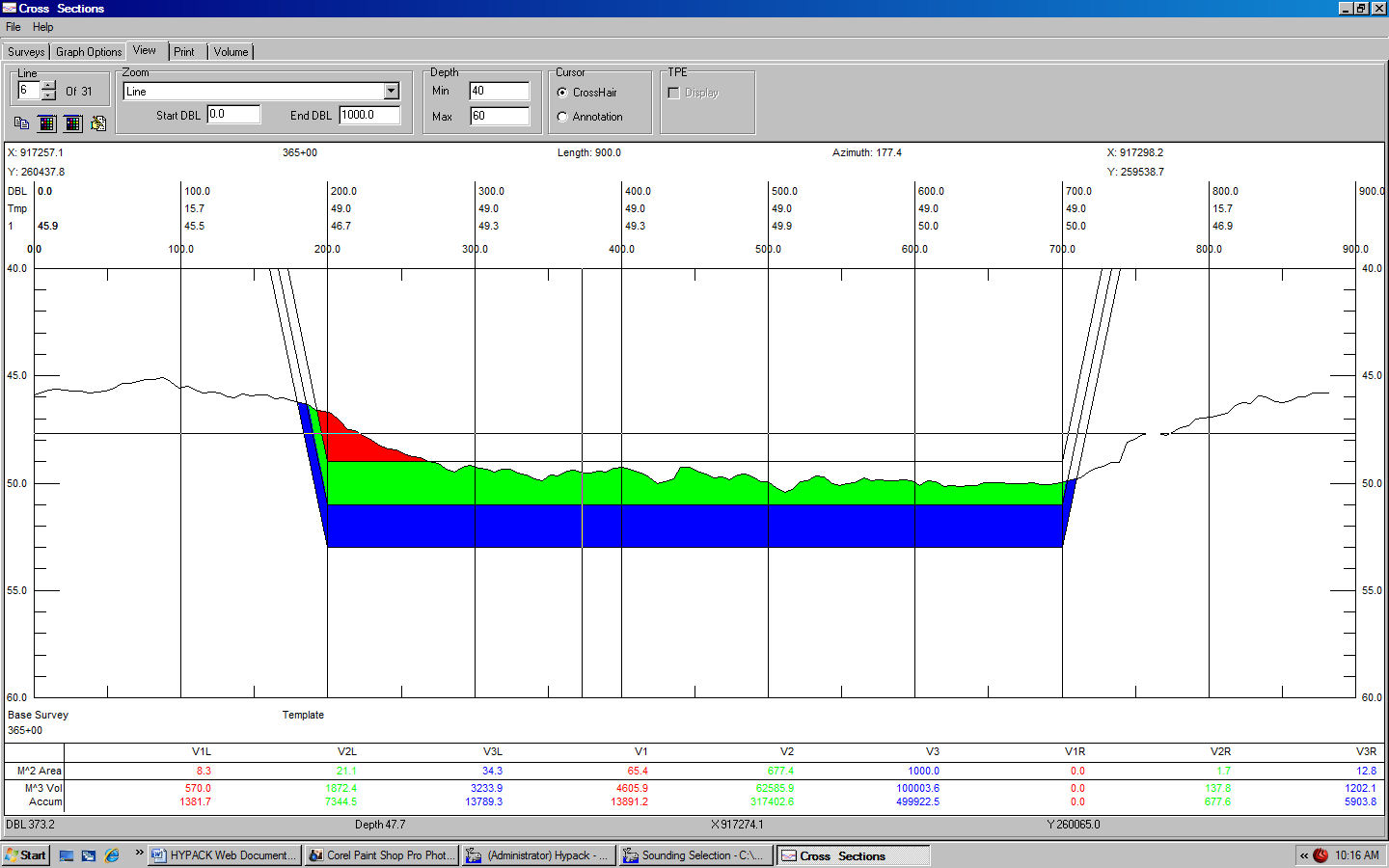

Модуль CROSS SECTIONS AND VOLUMES (Поперечные сечения и объемы) позволяет быстро вычислять объемы по профилям поперечных сечений (полученных по данным промеров) и по проектным шаблонам канала для каждого поперечного сечения. Доступны более 20 методов вычисления объема и площади для каждого элемента профиля (левый склон, главный канал, правый склон). Модуль позволяет вычислять объемы по данным однолучевой съемки и по проектному шаблону, а также по результатам съемки до и после дноуглубления.
Модуль TIN MODEL (TIN модель) программы HYPACK может быть использован для вычисления объемов для следующих объектов и задач:
- Водохранилища: вычисление объема и площади поверхности водохранилища для задаваемого пользователем уровня воды;
- Каналы простой формы: вычисление объема по TIN поверхности дна по набору запланированных галсов и проектным шаблонам канала;
- Каналы (объекты) сложной формы: вычисление объемов по TIN поверхности дна и сложной области, созданной в модуле ADVANCED CHANNEL DESIGN;
- Определение объема по результатам двух съемок: вычисление объема между двумя различными TIN поверхностями, построенными по результатам двух съемок одной и той же области.
В качестве исходных данных для построения TIN модели могут быть использованы данные однолучевых или многолучевых эхолотов.
БОКОВОЕ СКАНИРОВАНИЕ

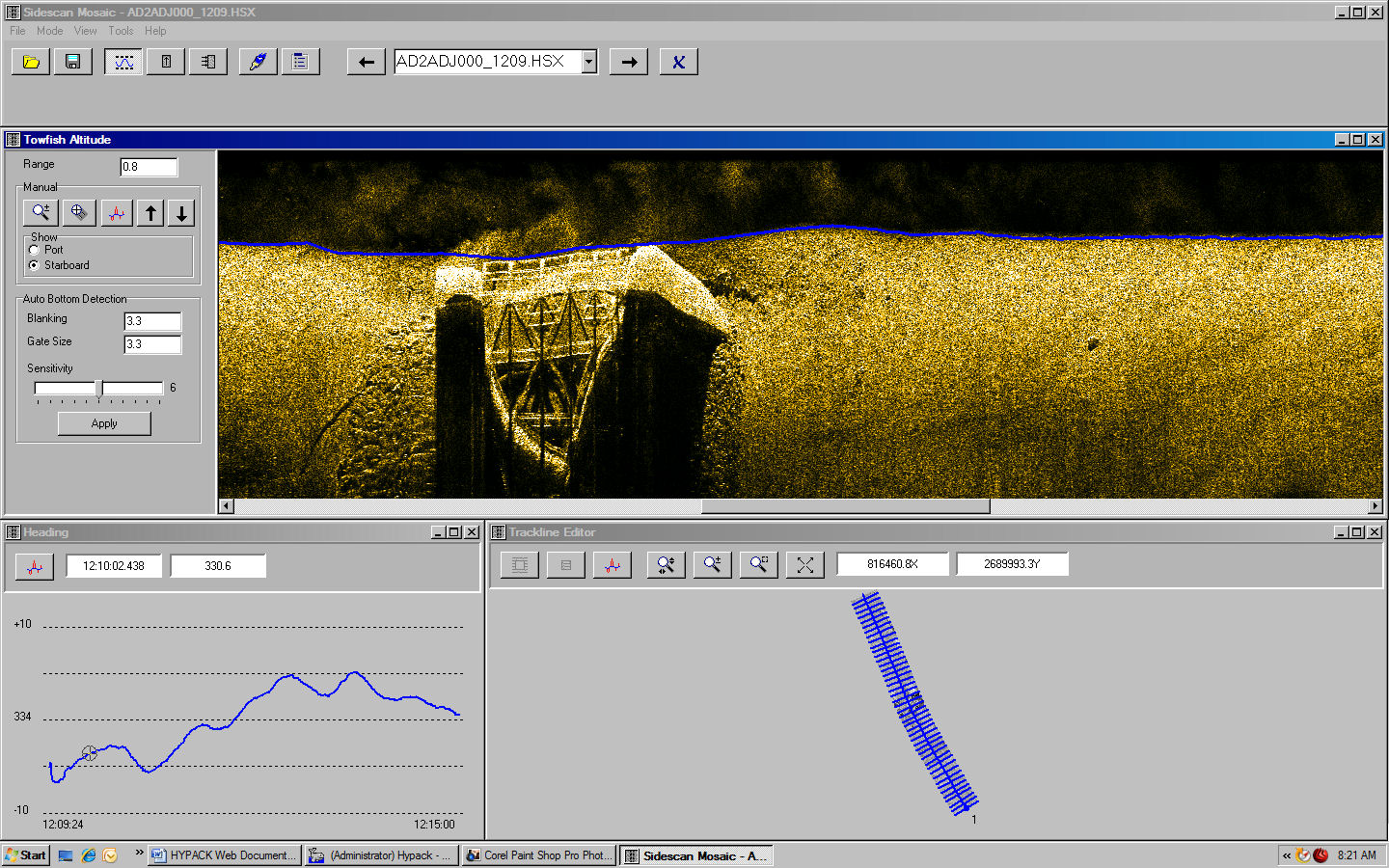

HYPACK является единственной гидрографической программой, которая в качестве стандартной части пакета предлагает сбор данных бокового сканирования, создание мозаики и установку целевых маркеров. Программа SIDE SCAN SURVEY (Съемка бокового сканирования) поддерживает работу с аналоговыми и цифровыми системами бокового сканирования.
Программа обработки бокового сканирования HYPACK позволяет импортировать данные от систем ГБО или от систем псевдо-бокового сканирования, доступного в различных многолучевых системах.
Маркировка целей может быть выполнена в реальном времени, или в пост-обработке в программе SIDE SCAN MOSAIC (Мозаика бокового сканирования). Инструменты измерения размеров целей могут использоваться для захвата GeoTIF изображения каждой цели, выполнения измерений его длины, ширины, высоты и сохранения его в журнале целей.
Начиная с 2008 года в стандартный инструментарий обработки данных бокового сканирования программы HYPACK был интегрирован модуль Geocoder, который позволяет получить расширенные мозаику и классифицировать донные осадки.
ПОДГОТОВКА ОТЧЕТНЫХ МАТЕРИАЛОВ

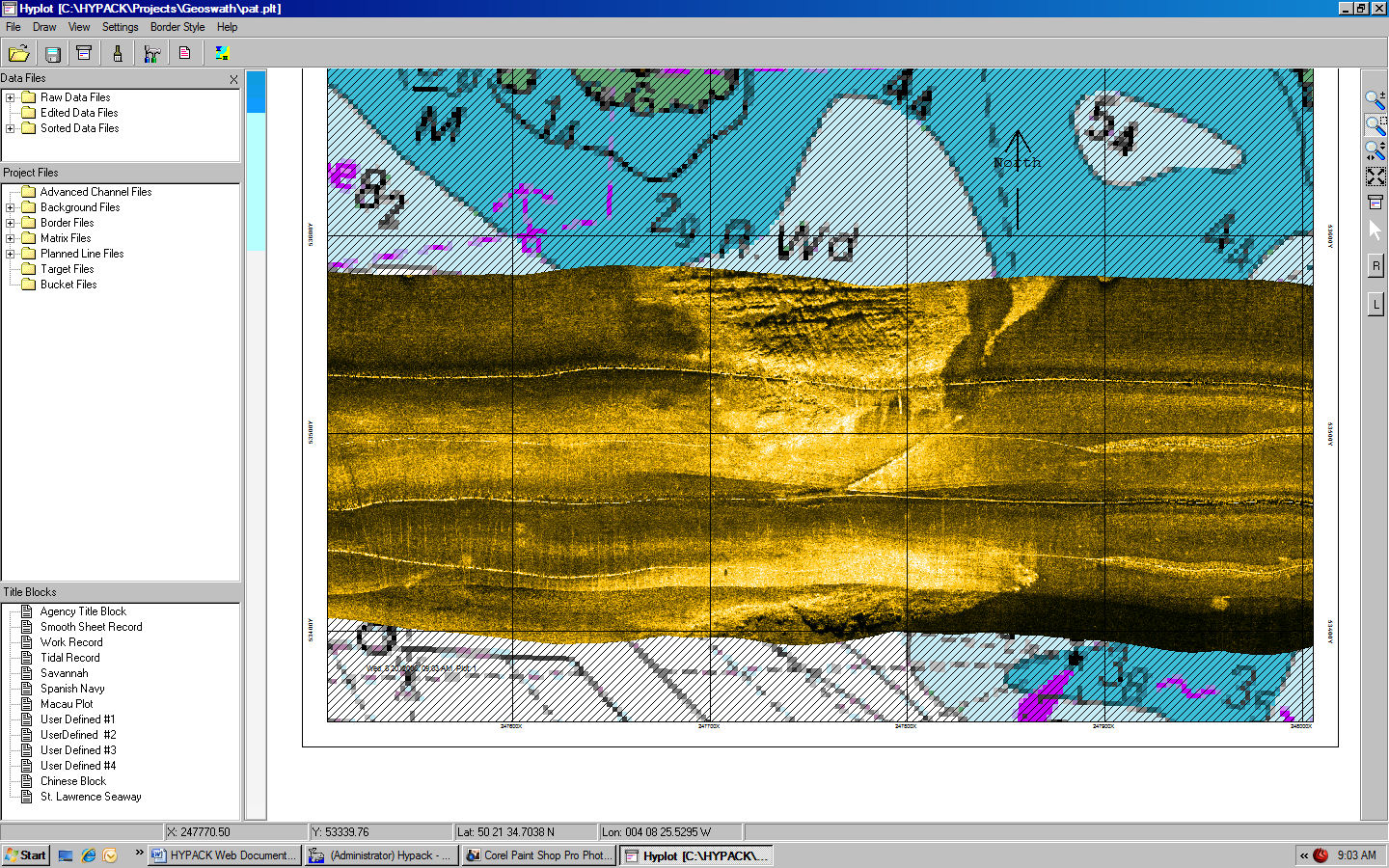

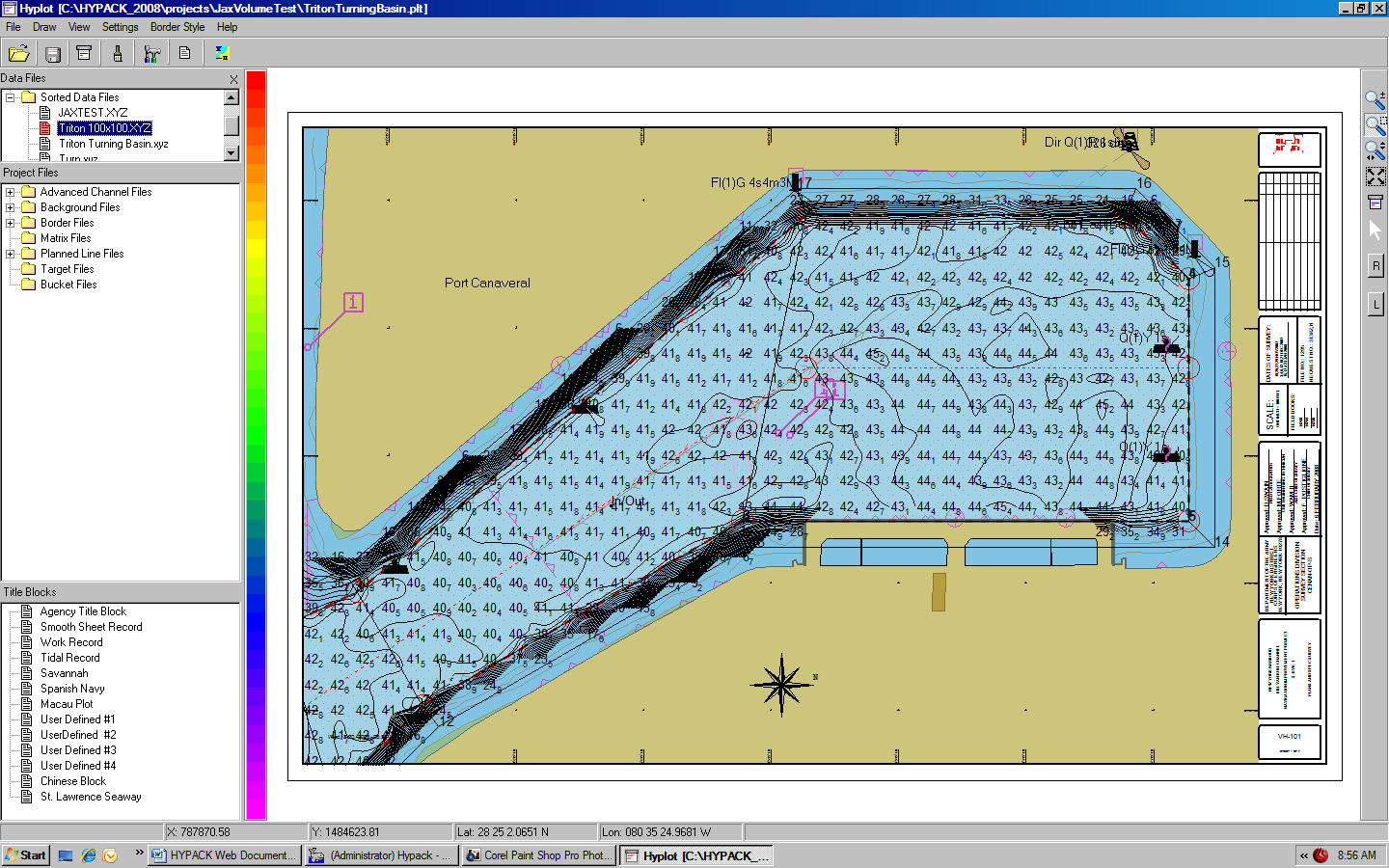

Модуль HYPLOT (Подготовка планшета) программы HYPACK позволяет отправлять любую комбинацию файлов данных на плоттер или принтер или в PDF файл. Все подложки файлов, которые могут отображаться в HYPACK, также могут быть распечатаны или подготовлены к печати в HYPLOT. Это позволяет создавать ортофотопланы (TIF), инженерные планы (DXF/DGN), электронные карты (ENC, ARCS), подкладываемые под данные гидрографической съемки.
HYPLOT имеет несколько опций установки границ и надписей. Пользователь имеет возможность отображать сетку прямоугольной системы координат (XY), сетку местной системы координат (широта-долгота) и сетку системы координат WGS-84 (широта-долгота).
Другой важной особенностью HYPLOT является возможность отправки подготовленных материалов в файл DXF. Это позволяет передать все подготовленные к печати материалы (с границами и надписями) в CAD/ГИС пакет.
ЭКСПОРТ В CAD

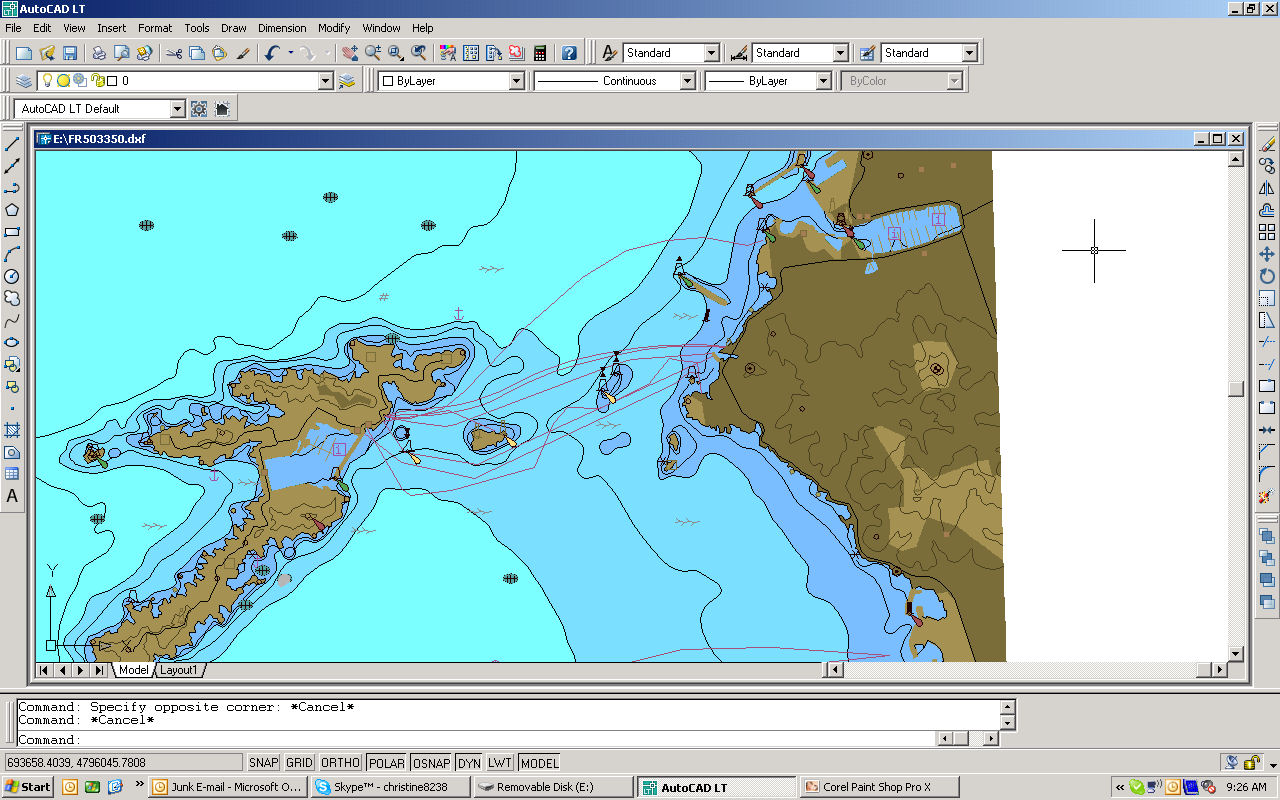

В модуле EXPORT (Экспорт) имеется возможность экспортировать данные съемки в AutoCAD, Microstation, ArcInfo и другие CAD/GIS пакеты. Этот модуль позволяет преобразовать в форматы DXF или DGN глубины, линии треков, контуры (однотонные и кодированные цветом), цели, планируемые галсы, границы и другие файлы.
Подготовленные к печати планшеты, созданные в HYPLOT, также могут быть экспортированы в DXF. Начиная с 2009, HYPACK обеспечивает поддержку импорта/экспорта в формат KML Google Earth, что позволяет наложить данные съемки в качестве слоя в Google Earth.
TIN МОДЕЛЬ

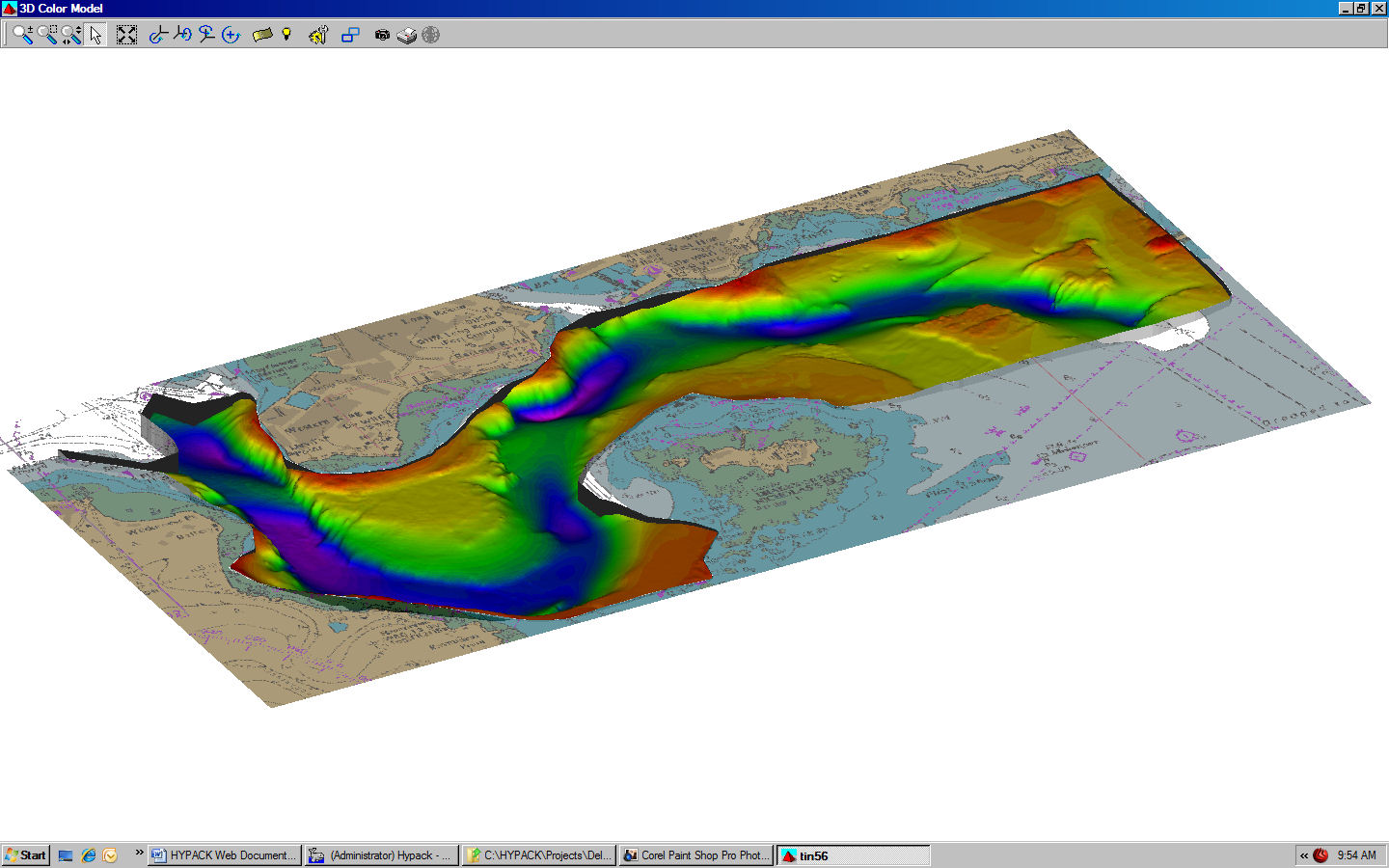

Модуль TIN MODEL (TIN модель) программы HYPACK создает модели поверхности дна по данным съемки. TIN модели обеспечивают чрезвычайно точную визуализацию дна и могут быть использованы для создания качественной графики и DXF контуров, координатной привязки наборов XYZ данных и вычисления объемов. Этот модуль также позволяет пользователю наложить 3D поверхность дна на мозаики бокового сканирования или орто-TIF файлы.
TIN MODEL может принимать данные от однолучевых и многолучевых эхолотов. Программа позволяет пользователю контролировать типы линий, веса, цвета, цвета заливки и шаг изобат. Контуры сохраняются в формате DXF и могут быть отображены в HYPACK или экспортированы непосредственно в CAD/ГИС пакет.
HYPACK может поставляться в четырех конфигурациях:
| HYPACK MAX |
Предназначен для обслуживания всех этапов съемки, начиная с плана съемки и заканчивая выдачей карт и отчетов |
| HYPACK Lite |
Представляет собой стандартный HYPACK MAX, за исключением программ обработки собранных данных и выполнения итоговых отчетов. Предназначен для пользователя, который уже имеет лицензию HYPACK MAX и хочет оснастить еще одно съемочное судно для планирования съемки и сбора данных |
| HYPACK Survey |
Представляет собой стандартный HYPACK MAX, за исключением программ выполнения итоговых чертежей и оценки поперечных сечений и объемов. Предназначен для пользователя, который пользуется другими CAD/GIS программами для выполнения итоговых отчетов |
| HYPACK Office |
Представляет собой стандартный HYPACK MAX, за исключением возможности выполнения съемок. Предназначен для пользователя, который хочет установить дополнительный компьютер для обработки собранных данных |
Каждый пакет HYPACK влючает в себя модули, которые обеспечивают необходимую функциональность.
Программные модули, включенные в различные пакеты
| Геодезические параметры и утилиты |
Да |
Да |
Да |
Да |
| Планирование для канала |
Да |
Да |
Да |
Да |
| Планирование съемки |
Да |
Да |
Да |
Да |
| Калибровочный тест однолучевого эхолота |
Да |
Да |
Да |
Да |
| Проведение съемки |
Да |
Да |
Да |
Нет |
| Уровень воды и прилива |
Да |
Да |
Да |
Нет |
| Коррекция скорости звука |
Да |
Да |
Да |
Да |
| Редактирование для однолучевого эхолота |
Да |
Да |
Нет |
Да |
| Выборка промеров |
Да |
Да |
Нет |
Да |
| Экспорт в CAD пакеты |
Да |
Да |
Нет |
Да |
| Рисование листов на графопостроителе |
Да |
Нет |
Нет |
Да |
| Оценка поперечных сечений и объемов |
Да |
Нет |
Нет |
Да |
| TIN моделирование |
Да |
Нет |
Нет |
Да |
| 3DTV |
Да |
Да |
Нет |
Да |
| Программы для ADCP |
Да |
Да |
Да |
Да |
| Утилиты |
Да |
Да |
Нет |
Да |
| Сбор данных донного профилографа |
Да |
Да |
Да |
Нет |
| Обработка данных донного профилографа |
Да |
Нет |
Нет |
Да |
| Сбор данных гидролокатора бокового обзора |
Да |
Да |
Да |
Нет |
| Обработка данных гидролокатора бокового обзора |
Да |
Нет |
Нет |
Да |
| GEOCODER |
Да |
Нет |
Нет |
Да |
| ENCEdit |
Да |
Да |
Да |
Да |
| Конвертер формата файлов |
Да |
Да |
Нет |
Да |
Системные требования для установки HYPACK
Операционная система: Windows XP или Windows Vista;
Процессор: не менее 166 MГц;
ОЗУ: 128 Mб;
Видеокарта: 1 Mб;
Жесткий диск: 2 Гб.
