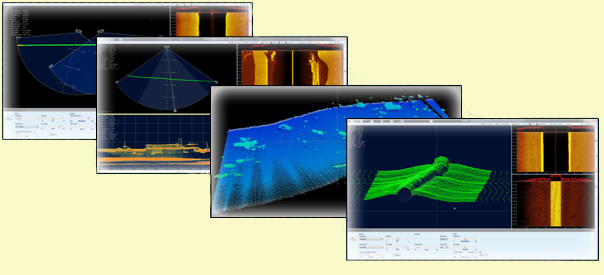

Многолучевые эхолоты SeaBat	Пакеты функций для SeaBat	Вперед смотрящие гидролокаторы	Гидролокаторы бокового обзора

Однолучевые эхолоты ODOM	Донные профилографы	Профилографы скорости звука	Датчики скорости звука	Гидрофоны

Морские магнитометры	Системы позиционирования и ориентации	GNSS приемники для морских приложений	Датчики динамических перемещений

Мареографы	Волнографы	Измерители скорости течения

Гидрографическое оборудование используется для получения данных о рельефе дна, донных грунтах, подводных объектах, параметрах водной среды, геофизических полях и др. Практическое большинство гидрографических систем для получения данных используют звуковые сигналы, сканируя подводное пространство акустическими импульсами.

Любая гидроакустическая система состоит из одной или нескольких приемо-передающих антенн, устройства управления режимами работы антенн, блока обработки и сохранения полученных данных (выполненного обычно на базе персонального компьютера со специальным программным обеспечением, которое позволяет выполнять сбор и обработку гидроакустических данных).

Основными параметрами любого гидроакустического устройства являются частота излучаемого акустического сигнала и угол обзора - диаграмма направленности. Диапазон рабочих частот лежит в пределах от нескольких килогерц до нескольких мегагерц: чем больше частота, тем меньше проникающая способность сигнала. Диаграмма направленности определяет тип и область применения гидроакустического устройства и различается величиной углов в вертикальной и горизонтальной плоскости.

По количеству излучаемых сигналов различают однолучевые и многолучевые системы. Многолучевые системы производят одновременное сканирование с помощью нескольких гидроакустических сигналов. Они позволяют покрыть большую площадь при сканировании и за счет применения большого количества сигналов с узкой диаграммой направленности получить изображение с высоким разрешением. Антенна однолучевой системы способна излучать и принимать только один гидроакустический сигнал. Однако благодаря их надежности, простоте в эксплуатации и относительно низкой стоимости, однолучевые системы продолжают интенсивно развиваться и находят широкое применение в различных сферах деятельности.

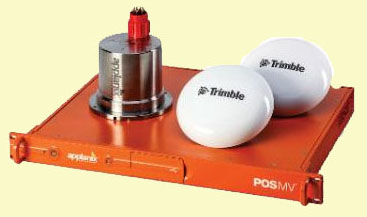

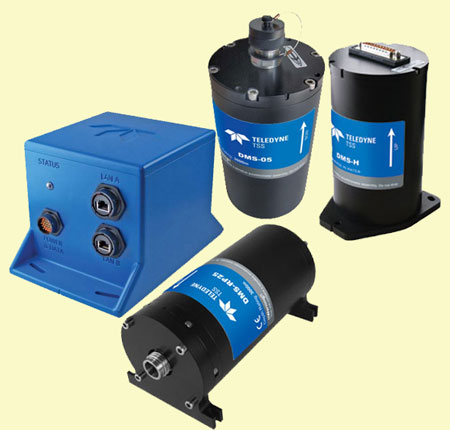

При выполнении морских изысканий и обследований, кроме гидроакустического оборудования: эхолотов, гидролокаторов, профилографов, датчиков скорости звука, гидрофонов и др., используется и другое оборудование: морские магнитометры, системы позиционирования и ориентации, GNSS приемники для морских приложений, датчики динамических перемещений, мареографы, волнографы, измерители скорости течения и др.

В свою очередь, эхолоты можно подразделить на

• многолучевые эхолоты;

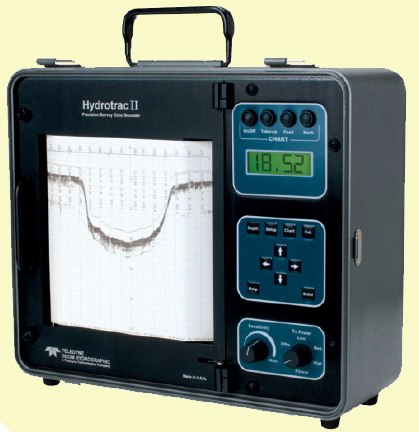

• однолучевые эхолоты.

Большой класс многолучевых гидролокаторных (или сонарных) систем можно классифицировать по основному назначению на следующие типы:

• многолучевые эхолоты - для выполнения промерных (или батиметрических) съемок;

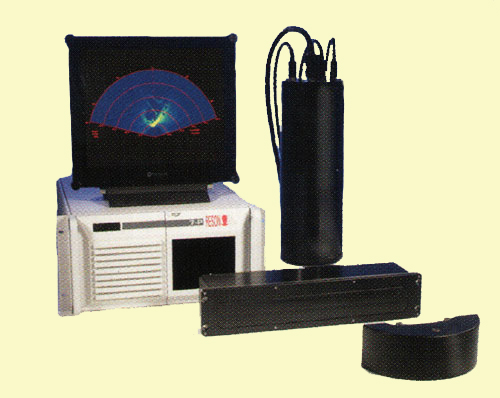

• гидролокаторы бокового обзора и вперед смотрящие гидролокаторы - для подводной визуализации;
• гидролокаторы кругового обзора и гидролокаторы секторного обзора - для обнаружения нарушителей охраняемых акваторий.

Некоторые многолучевые системы могут также использоваться в качестве датчиков для других приложений.

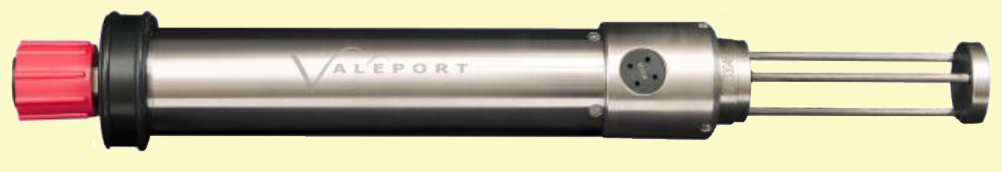

Профилографы можно классифицировать на следующие типы: донные профилографы, профилографы скорости звука, профилографы скорости течения и др.
